Pompes de refroidissement à air conditionné, pompes de lutte contre les incendies, pompe à eau d'aspiration
Vue d'ensemble des produits

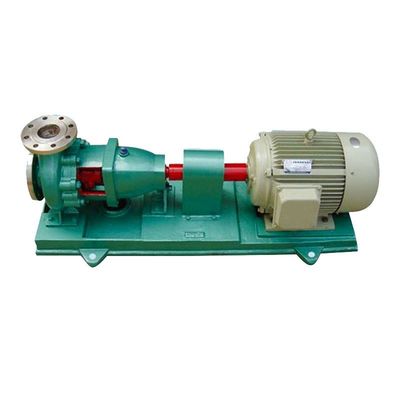

Les pompes centrifuges à aspiration chimique à extrémité IH sont des pompes centrifuges à aspiration unique et à porte-à-faux,Fabriqué selon une norme internationale combinée à une conception de procédé non métalliqueLa pompe centrifugeuse chimique IH est adaptée au transport de liquides sans particules solides,corrosif et de viscosité similaire à celle de l'eauLa température moyenne est comprise entre -20 degrés Celsius et 105 degrés Celsius, et lorsqu'on transporte un milieu à haute température, il devrait y avoir des mesures de refroidissement.pétrole, électricité, métallurgie, papier, pharmaceutique, industrie alimentaire, etc. avec beaucoup d'avantages tels que la résistance à la corrosion, résistance à l'abrasion, résistance à haute température,résistance mécanique élevée, fonctionnement stable, structure avancée et rationnelle, performances d'étanchéité strictes et fiables, démontage et réparation pratiques, longue durée de vie, etc.
Les centrifugeuses chimiques IH ont 33 modèles de base, et environ 22 modèles sont à double vitesse ((2900r/min 1450r/min).le total des productions atteint 112 spécifications.
Plage de performances
Volume de débit:60,3 à 400 m3/h
Tête: 5 à 125 m
Vitesse:2900 r/min 1450 r/min
Le pouvoir:0.55 à 90 kW
Diamètre de l'entrée: 50 à 200 mm
Pression de fonctionnement maximale:1.6 MPa
Expression modèle
IH 50 - 32 - 160 A IH est une pompe centrifuge chimique à aspiration unique à un seul étage;50 représente le diamètre de l'entrée de la pompe;32 représente le diamètre de la sortie de la pompe;160 pour le diamètre nominal de la roue ((mm);A signifie diamètre extérieur de la roue après la première découpe
Caractéristiques de conception
Composition de la pompe
Les pompes centrifuges chimiques de la série IH sont des produits conçus conjointement par l'industrie des pompes à l'échelle nationale selon la norme internationale ISO.couvercle de la pompe, pièces d'étanchéité, support central, arbre, pièces de suspension et ainsi de suite.

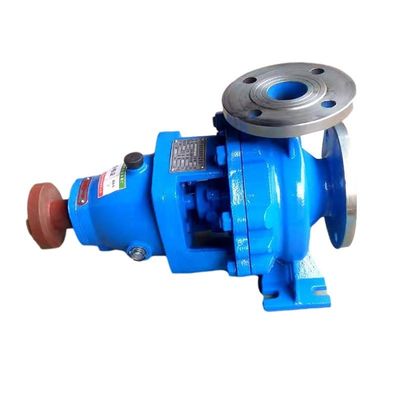

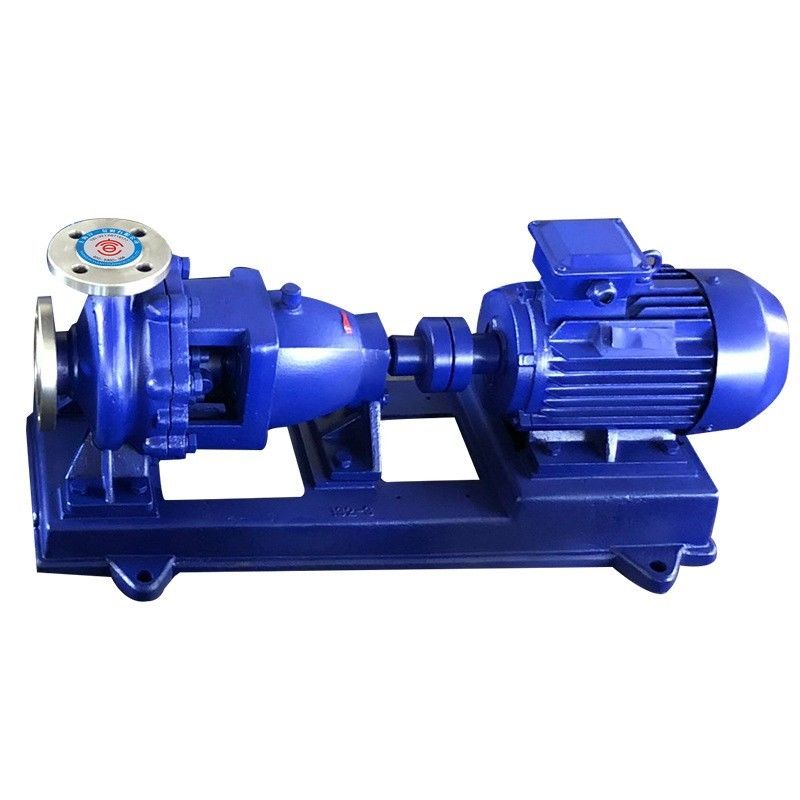

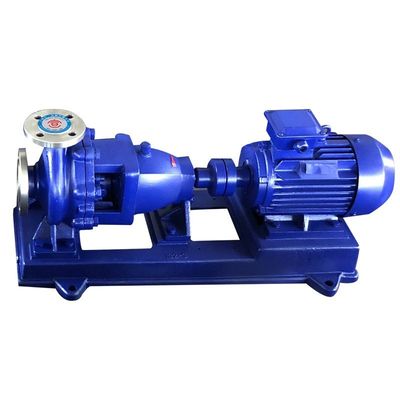

Structure de la pompe
Le couvercle de la pompe est fixé sur le support central par couture, et serré par la connexion du boîtier de la pompe et de la couture dans le support central.décharge radiale et supporté par type de piedsLes pièces de suspension peuvent être fixées dans le support central par couture et soutenues sur la base par un support de suspension.L'accouplement d'extension est conçu pour un démontage pratiqueLorsque la pompe doit être vérifiée et réparée, seules les pièces de connexion intermédiaires de l'accouplement d'extension doivent être démontées, c'est-à-dire les pièces du rotor doivent être démontées pour vérification et réparation.Pièces de raccordement de l'entrée et de la sortieIl n'est pas nécessaire de démonter le boîtier de la pompe et le moteur, c'est la forme de structure universelle au monde.
La direction de rotation de la pompe
La pompe est entraînée directement par le moteur de l'accouplement d'extension.
Type d'étanchéité de la pompe
L'étanchéité de l'arbre adopte l'étanchéité d'emballage ou l'étanchéité mécanique, qui peut être sélectionnée selon les exigences des clients.il est permis d'adopter la taille de la cavité d'étanchéité selon ISO 3069 selon les exigences et d'autres types d'étanchéité de l'arbre..
Sceaux d'emballage: il y a une boîte de remplissage dans le couvercle de la pompe; adoptez un joint d'emballage souple; l'eau sous une certaine pression peut être introduite dans la boîte de remplissage pour le scellement, le refroidissement, la lubrification et le nettoyage.
Sceaux mécaniques: Sceaux mécaniques à une face et à deux faces; l'eau peut être introduite dans la cavité d'étanchéité sous une certaine pression pour le rinçage, le frottement de la face et le refroidissement.
Les spécifications:
Modèle | N = 2900 r/min | N = 1450 r/min | ||||
Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
IH40 à 32 à 125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
IH40 à 32 à 160 | 32 | 3 | 8 | 0.55 | ||
IH40 à 32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
IH40 à 32 à 250 | 80 | 11 | 20 | 2.2 | ||
IH50 à 32 à 125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
IH50 à 32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
IH50 à 32 à 250 | 80 | 15 | 20 | 2.2 | ||
IH65-50 à 125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
IH65-50 à 160 | 32 | 5.5 | 8 | 0.75 | ||
IH65-40-200, qui contient des produits de base | 50 | 11 | 12.5 | 1.5 | ||
IH65-40 à 250 | 80 | 18.5 | 20 | 3 | ||
IH65-40 à 315 | 125 | 30 | 32 | 5.5 | ||
IH80 à 65 à 125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
IH80-50-200, pour une durée de trois ans | 50 | 15 | 12.5 | 2.2 | ||
IH80-50 à 250 | 80 | 30 | 20 | 4 | ||
IH80-50 à 315 | 125 | 45 | 32 | 7.5 | ||
IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
IH100 à 65-200 | 50 | 22 | 12.5 | 4 | ||
IH100-65-250 Les produits de base | 80 | 37 | 20 | 5.5 | ||
IH100-65-315 | 125 | 75 | 32 | 11 | ||
Pour l'utilisation dans le secteur de l'énergie | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
IH125-100 à 250 | 80 | 75 | 20 | 11 | ||
IH125-100 à 315 | 125 | 75 | 32 | 18.5 | ||
IH125-100-400 Les produits de base sont les suivants: | / | / | / | 50 | 30 | |
IH150 à 125 à 250 | / | / | / | 200 | 20 | 18.5 |
IH150 à 125 à 315 | / | / | / | 32 | 30 | |
IH150 à 125-400 | / | / | / | 50 | 45 | |
IH200 à 150 à 250 | / | / | / | 400 | 20 | 37 |
Le nombre d'équipements | / | / | / | 32 | 55 | |
IH200 à 150 à 400 | / | / | / | 50 | 90 |
