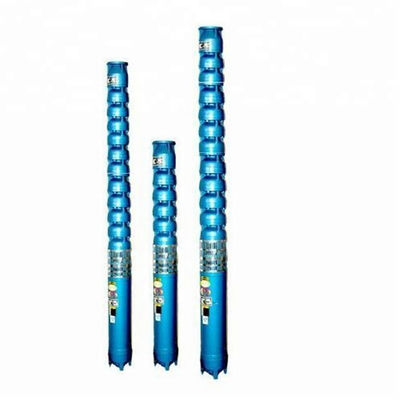

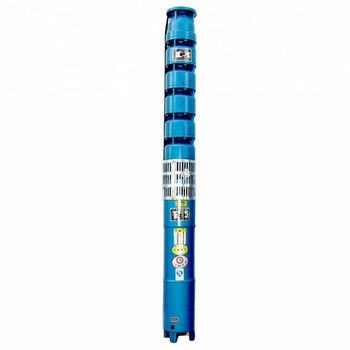

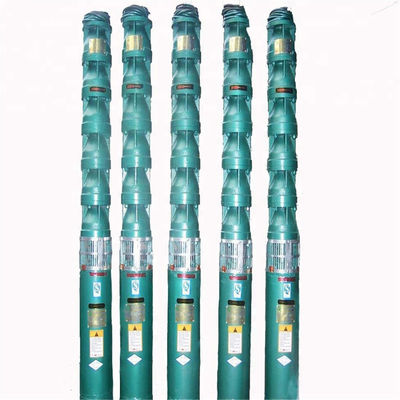

Introduction de la pompe à eau de forage
La pompe électrique submersible de la série QJ a une structure compacte, un petit volume, un faible bruit, aucune pollution secondaire, une installation et une utilisation pratiques, une maintenance sûre et fiable,haute efficacité et économie d'énergie, pas besoin de construire la salle de pompage et ainsi de suite. Il peut être installé verticalement et horizontalement. Il peut également être utilisé pour l'eau ouverte et comme une pompe au sol. Par rapport aux autres pompes à eau souterraine, la pompe à eau peut être utilisée comme une pompe à eau.Il a l'avantage d'avoir une petite empreinte.Il peut être utilisé pour l'approvisionnement en eau et d'autres occasions.outils de drainage.
Application de la pompe à eau de forage
La pompe submersible QJ est un produit économe en énergie conçu selon les normes nationales et principalement utilisé pour extraire les eaux souterraines des puits profonds.Il est également largement utilisé dans l'irrigation agricole., l'approvisionnement en eau et le drainage des villes, des entreprises industrielles et minières, l'eau pour le bétail et la volaille et les immeubles de grande hauteur dans les zones de plateau et de montagne, tels que l'approvisionnement en eau sous pression.
Conditions de travail
1L'alimentation est de 50 Hz, 380v, alimentation en courant alternatif triphasé.
2La température de l'eau ne doit pas dépasser 20 °C.
3. la teneur en solides dans l'eau (en masse) n'est pas supérieure à 0,01%
4. valeur de pH de l'eau pH 6,5-8.5
La teneur en chlorure dans l' eau n' est pas supérieure à 400 mg/ l.
6La profondeur de la pompe électrique submersible ne doit pas dépasser 70 m.
Les conditions de base des conditions ci-dessus, telles que l'utilisation de conditions dépassant la plage ci-dessus, doivent être spécialement conçues pour assurer le fonctionnement normal de la pompe électrique..
Signification du modèle de pompe à eau de forage
Par exemple:
150QJ10 à 150
150- Adapté au diamètre minimum (mm) 150
QJ - Pompes submersibles pour puits (eau chaude)
10-Capacité: 10 m3/h
150-Tête:150m
Moteur
Le numéro de série est le suivant:
Un moteur asynchrone submersible.
Structure de poussée élevée
250 - Diamètre de puits min ((mm)
75 - Puissance du moteur (kw)
Structure de la pompe à eau de forage
1. pompe pour type de débit centrifuge ou mixte; Il utilise des roulements lubrifiés à l'eau; et l'accouplement avec le moteur est un accouplement rigide.de sorte que l'énergie liquide augmente par le détournement de la coque de la pompe pour transporter l'eauLe haut de la pompe est équipé d'un corps de soupape de freinage pour empêcher le temps d'arrêt de la pompe, en raison de l'eau du tuyau de retour aux dommages de l'eau aux pièces de travail.l'eau peut être lentement libérée de la conduite pour éviter les fissures de tuyauterie en hiver. (Note: pompe submersible à tête basse sans corps de soupape de freinage).
2. Le moteur est une structure mouillée de type mouillé fermée.Les roulements de guidage et les roulements de poussée utilisant un matériau lubrifié à l'eauLe moteur est rempli d'eau fraîche pour le refroidir et lubrifier les roulements. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorL'arbre supérieur du moteur est équipé d'un mécanisme de contrôle du sable pour empêcher les sédiments de pénétrer dans la masse d'eau.
Paramètres de la pompe à eau de forage
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 Je vous en prie. (r/min) |
Je suis désolée. Efficacité (en %) |
Pour l'eau Le diamètre de la bouche (mm) |
适用 井径 (mm) |
额定 功率 (kW) |
额定 tension électrique (v) |
额定 Le courant (A) |
电机 électrique Efficacité (η%) |
功率 Le nombre cosφ |
机组 径direction Le maximum 尺寸 (mm) |
备
Notes |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Je ne sais pas. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5 à 64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5 à 72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5 à 88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5 à 96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Je ne sais pas. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8 à 45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8 à 56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8 à 63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10 à 26 | 10 | 26 | 2850 | 54 | 50 |
100 Je ne sais pas. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10 à 39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10 à 55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10 à 72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Je ne sais pas. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5 à 51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5 à 68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5 à 85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5 à 102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10 à 24 | 10 | 24 | 2850 | 60 | 50 |
125 Je ne sais pas. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10 à 32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10 à 48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10 à 56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10 à 72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10 à 104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 Je vous en prie. (r/min) |
Je suis désolée. Efficacité (en %) |
Pour l'eau Le diamètre de la bouche (mm) |
适用 井径 (mm) |
额定 功率 (kW) |
额定 tension électrique (v) |
额定 Le courant (A) |
电机 électrique Efficacité (η%) |
功率 Le nombre cosφ |
机组 径direction Le maximum 尺寸 (mm) |
备
Notes |
| 125QJ10 à 120 | 10 | 120 | 2850 | 60 | 50 |
125 Je ne sais pas. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10 à 136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15 à 26 | 15 | 36 | 2850 | 63 | 50 |
125 Je ne sais pas. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15 à 39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15 à 52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15 à 59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15 à 65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15 à 78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15 à 91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15 à 104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20 à 16 | 20 | 16 | 2850 | 64 | 50 |
125 Je ne sais pas. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20 à 24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20 à 32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20 à 48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20 à 56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20 à 64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20 à 72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Je ne sais pas. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25 à 18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25 à 30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25 à 36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25 à 48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25 à 60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32 à 24 | 32 | 24 | 2850 | 64 | 80 |
125 Je ne sais pas. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32 à 42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32 à 54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 Je vous en prie. (r/min) |
Je suis désolée. Efficacité (en %) |
Pour l'eau Le diamètre de la bouche (mm) |
适用 井径 (mm) |
额定 功率 (kW) |
额定 tension électrique (v) |
额定 Le courant (A) |
电机 électrique Efficacité (η%) |
功率 Le nombre cosφ |
机组 径direction Le maximum 尺寸 (mm) |
备
Notes |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Je ne sais pas. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10 à 50 | 10 | 50 | 2850 | 63 | 50 |
150 Je ne sais pas. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10 à 100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10 à 150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10 à 250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10 à 300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15 à 33 | 15 | 33 | 2850 | 63 | 50 |
150 Je ne sais pas. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15 à 50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15 à 65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15 à 72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15 à 81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15 à 98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15 à 106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15 à 114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15 à 130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15 à 146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15 à 162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15 à 180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20 à 26 | 20 | 26 | 2850 | 64 | 50 |
150 Je ne sais pas. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20 à 33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
