QSP pompe d'égout submersible: avec fil résistant à l'eau et prévention du sable
Introduction au projet
La pompe submersible remplie d'eau de type QSP (pompe submersible QS) se compose de deux parties: pompe et moteur.
La pompe à eau est composée d'une roue, d'une palette de guidage, d'un nœud d'entrée d'eau, d'une sortie d'eau et d'autres pièces.Le moteur submersible adopte une structure remplie d'eauL'enroulement du stator et le noyau en fer sont directement immergés dans l'eau, principalement utilisés pour le refroidissement du moteur et la lubrification des roulements coulissants.L'enroulement du stator du moteur adopte un fil électromagnétique résistant à l'eau, qui présente de bonnes performances de résistance à l'eau. Le rotor est de structure de cage d'écureuil. L'extrémité supérieure du moteur est équipée d'un trou d'injection d'eau et un trou d'échappement,et l'extrémité inférieure est équipée d'un trou de décharge d'eauLa partie inférieure du moteur est équipée d'un roulement de poussée pour supporter la force axiale de la pompe et le poids mort du rotor.L'extrémité étendue de l'arbre du rotor est équipée d'un lance-sable en caoutchouc et d'un joint d'huile de cadre coulissant pour former un mécanisme de prévention du sable, ce qui empêche efficacement les sédiments d'entrer dans le moteur.
Le moteur à trois phases est divisé en roulement et roulement coulissant.qui supportent respectivement la force radiale et la force axiale de la pompe électrique lorsqu'elle fonctionneLe dispositif d'étanchéité du moteur est constitué de l'anneau d'étanchéité et du capuchon de contrôle du sable.
Les principaux avantages sont: fonctionnement fiable, durable, facile à utiliser, puissance élevée, moins de défauts, faible coût d'entretien.
Application du projet
En raison de sa structure spéciale et de sa faible pollution de la source d'eau, cette série de pompes électriques est une sorte d'outil de levage d'eau qui fonctionne dans l'eau avec une machine et une pompe.Il peut être largement utilisé dans le drainage et l'irrigation des terres agricoles, l'irrigation par aspersion, le levage des puits, la prise d'eau domestique, l'approvisionnement en eau et le système de drainage des bâtiments industriels et civils, le détournement d'eau dans les zones montagneuses et le drainage dans les zones basses.
3, Conditions de fonctionnement de la pompe submersible QSP
La pompe électrique doit pouvoir fonctionner en continu dans les conditions suivantes:
1La température moyenne ne doit pas dépasser + 25 °C;
2La valeur du pH du milieu est comprise entre 6,5 et 8.5;
3Le rapport volume des impuretés solides n'est pas supérieur à 0,1%, et la taille des particules n'est pas supérieure à 0,2 mm;
4La fréquence de puissance est de 50 Hz, la tension est de 380 V et la plage de fluctuation de tension est de 0,9-1,1 fois la valeur nominale;
5La profondeur de plongée ne doit pas être inférieure à 0,5 m.
Installation et instructions

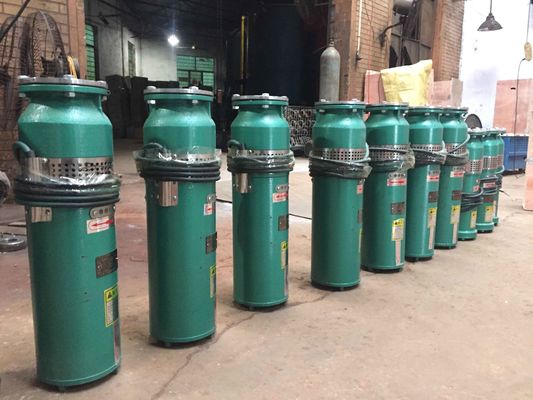

Des photos

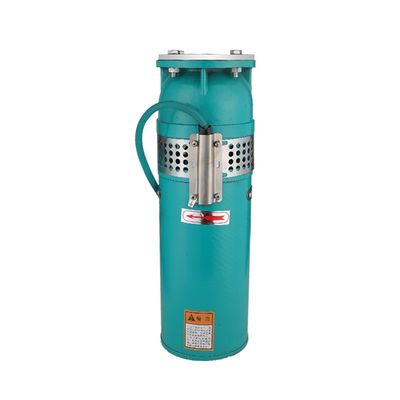

Matériau sur fonte

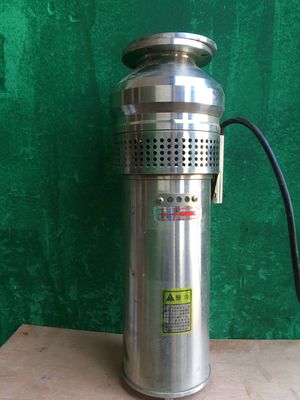

le matériel sur SS 304
Paramètre
| Modèle |
Débit M3/h |
La tête - Je vous en prie |
Le pouvoir Le kW |
Actuel Une |
Hauteur de la pompe mm |
Diamètre extérieur de la bride mm |
Distance entre le centre et la bride mm |
Diamètre de sortie mm |
| Je ne sais pas.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| Je ne sais pas.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| Le QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| Le QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| Je vous en prie.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| Le QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| Le QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| Je ne sais pas.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| Le QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| Le QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| Je ne sais pas.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| Je ne sais pas.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| Le QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| Le nombre d'heures d'essai est le suivant: | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| Le numéro de série de l'appareil: | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| Le numéro de série de l'appareil: | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| Le nombre d'heures de travail est le suivant: | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| Pour les appareils de surveillance | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| Le numéro de série | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| Pour les produits de base: | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| Le numéro de série est le suivant: | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| Le nombre de points de contrôle | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| Le numéro de téléphone est le numéro de téléphone de l'entreprise. | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| Pour les appareils de surveillance de l'environnement | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2. | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| Le nombre d'heures de travail est le suivant: | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| Pour les produits à base d'huile de lin | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| Le numéro de série de l'appareil | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| Le numéro de série est le QSP100-9-4. | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| Je ne sais pas.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| Je ne sais pas.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| Le QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| Le QSP100-12-5 est là.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| Je ne sais pas.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| Le QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| Je ne sais pas.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| Je vous en prie.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| Je ne sais pas.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| Je ne sais pas.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| Je ne sais pas.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| Je ne sais pas.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| Le QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| Je vous en prie.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| Le QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
