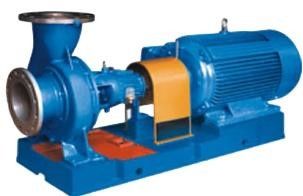

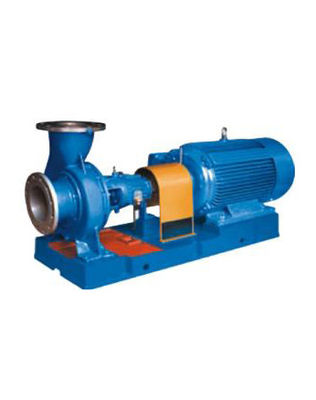

Pompe centrifuge de processus pétrochimique de ZA
Lancement de produit chimique de pompe de pétrole
Exécution des normes de produit : API610 (Ed.10) et VDMA24297 (résistant)
La pompe chimique standard de série de ZA est une pompe centrifuge horizontale, en une seule étape et de simple-aspiration, sorcière se conforme à de telles normes comme DIN24256, ISO2858 et GB5662-85, qui est un produit de base parmi les pompes chimiques standard.
Il s'applique pour transporter des médias étant à basse température ou à hautes températures, neutres ou corrosifs, étant propres ou contenant les grains solides, ou étant toxiques, inflammables ou explosifs. Il est principalement appliqué dans de telles industries en tant que raffinage de génie chimique, de produits pétrochimiques, de travaux en acier, de centrales, de fabrication du papier, de pulpe, de médecine, de nourriture et du sucre.
Caractéristiques structurelles de pompe chimique de pétrole
Corps de la pompe : adoption de la structure porteuse de pied ;
Roue à aubes : types fermés, semi-ouverts et grand ouverts ; la force axiale de la pompe est principalement équilibrée par la lame ou le trou arrière d'équilibre tandis que la force axiale résiduelle est soutenue par l'incidence.
Couverture de pompe : cela fonctionne avec la glande de scellage pour former une cavité de scellage et les dimensions standard de cavité peuvent être équipées de divers types de joint.
Joint d'axe : selon différentes conditions de travail, de tels types de joint peuvent être adoptés comme joint d'étanchéité, joint mécanique de visage simple d'extrémité, joint mécanique de double visage d'extrémité, et joint mécanique en série.
Incidences : il adopte le mode mince de lubrification d'huile et le niveau d'huile est commandé par une tasse d'huile de niveau constante, qui entièrement assurant les incidences fonctionnant dans un bon état de lubrification.
Axe : Il s'est protégé par une bague pour empêcher le milieu d'entrer en contact avec l'axe directement pour améliorer la durée de vie de l'axe.
Conditions de travail chimiques de pompe de pétrole
La température moyenne : -40°C----+500°C
Écoulement Q=2~8000m3/h, tête : 3-240 (m)
Pression d'utilisation : jusqu'à 50bar
Vitesse de rotation n=1450~3600 r/min, 50Hz/60Hz
Direction de la rotation de la pompe : dans le sens horaire une fois vu du moteur à la pompe.
Non. | Nom | Matériel | Non. | Nom | Matériel |
1 | Enveloppe | SUS304 | 15 | Glande de rapport arrière | FC200 |
2 | Anneau enfermant | SUS304 | 16 | Axe | ANSI420 |
3 | Anneau avant de roue à aubes | SUS304 | 17 | Casserole arrière de la poussière | FC200 |
4 | Roue à aubes | SUS304 | 18 | Pied support | FC200 |
5 | Anneau arrière de roue à aubes | SUS304 | 19 | Anneau d'entretoise de roulement | FC200 |
6 | Anneau de capot | SUS304 | 20 | Roulement à rouleaux coniques | Standar |
7 | Capot de pompe | SUS304 | 21 | Fenêtre de niveau d'huile | PTFE |
8 | Rapport de la maison | FC200 | 22 | Casserole avant de la poussière | FC200 |
9 | Glande de joint | SUS304 | 23 | Tube à décharge | SUS304 |
