1. Aperçu

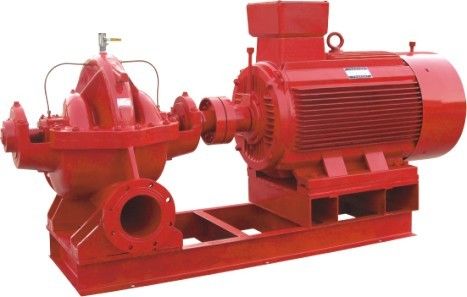

L'expédition et la manipulation du type pompe est une en une seule étape, une double-aspiration, enfermant la pompe centrifuge ouverte pour l'aspiration et la livraison de l'eau claire et les liquides avec les propriétés physiques et chimiques semblables à l'eau. La tête de cette pompe est de 9m à 140m, l'écoulement est de 126m3/h à 12500m3/h, et la température maximale du liquide ne devrait pas dépasser 80℃, approprié aux usines, les mines, l'approvisionnement en eau urbain, les centrales, les grands projets de garde de l'eau, l'irrigation et l'inondation agricole, etc. Le 48Shipping et manipulation - la grande pompe 22 peut également être utilisée comme pompe de circulation pour les centrales thermiques.
La signification du modèle de pompe : comme 10Shipping et la manipulation - 13A
10 - le diamètre du port d'aspiration est divisé par 25 (le diamètre du port d'aspiration de la pompe est de 250 millimètres). s, la pompe à eau claire de centrifugeur horizontal en une seule étape de double-aspiration de sh- 13 a que le nombre de révolutions divisées par 10 (la pompe que le nombre de révolutions est 130) A - indique que la pompe a changé le diamètre extérieur différent de la roue à aubes.
2, description de structure
S et expédition et la manipulation de l'orifice d'admission et du débouché de type pompe sont au-dessous de l'axe de la pompe, dans une direction horizontale et dans une position verticale avec l'axe, la couverture de pompe est fixée au corps de la pompe avec les boulons et les vis de positionnement à tête double de cône, qui peuvent être facilement découverts pour vérifier toutes les parties dans la pompe, sans démonter l'admission de l'eau, la canalisation de décharge et le moteur, ainsi il est extrêmement commode de réviser, de la direction de transmission, embarquant et manipulant le type pompes tournent dans le sens contraire des aiguilles d'une montre ; Le type pompes de S sont rotation dans le sens horaire. sont la rotation dans le sens horaire ; les pompes de type s sont rotation dans le sens horaire ;
Les parties principales de S et d'embarquer et de manipuler le type pompes sont : corps de la pompe (1), couverture de pompe (2), roue à aubes (3), axe (4), anneau de joint de double aspiration (5), douille (6), soutenant le corps (14).
Le corps de la pompe (1) est fait de fonte. La couverture de pompe constitue l'atelier de la roue à aubes, et la bride des voies d'eau d'admission et de débouché est équipée d'un trou de vis de tuyau pour installer des indicateurs de vide et de pression. La partie la plus inférieure du cou de tuyau est faite avec un trou de vis de tuyau pour la décharge de l'eau.
La couverture de pompe (2) est faite de fonte. À la partie supérieure, il y a un trou de vis de tuyau pour installer le tuyau de libération de tuyau et d'air de bouchon liquide et un crochet pour soulever la couverture de pompe. La roue à aubes que (3) est fait de fonte, sa forme est
symétrique, il y a les lames tordues entre les deux murs, le liquide entre dans la roue à aubes des deux côtés, la fabrication concave après essai statique d'équilibre.
Axe (4), fait d'acier au carbone de haute qualité. Le centre de l'axe est la roue à aubes, fixe avec Jian, douille et des écrous de douille des deux côtés, l'extrémité droite de l'axe est installés avec un accouplement, directement lié au moteur, dans l'extrémité de accouplement n'est pas laissés employer la commande par courroie, si la commande par courroie est exigée, une autre parenthèse doivent être installés pour soutenir la poulie de ceinture.
La bague d'étoupage de double aspiration (5) est faite de fonte. Pour empêcher l'eau à haute pression de couler de nouveau dans la pièce de prise d'eau de la pompe, l'anneau de joint de double aspiration est fait avec un anneau saillant de semi-jardin, inclus dans le corps de la pompe, employé pour fixer l'anneau de joint de double aspiration, qui est une partie périssable et peut être remplacé par des pièces de rechange après usage.
La douille d'axe (6), faite de fonte, utilisée pour fixer la position de la roue à aubes et pour protéger l'usage de l'axe à l'intérieur de la chambre de emballage, est une partie portable, et peut être remplacée par des pièces de rechange après usage.
S, embarquant et manipulant le type pompe a deux appuis, utilisant les roulements à billes radiaux de rangée simple, installés dans le corps de rapport (14) près de la fin de accouplement du nom collectif soutenant des pièces d'A, l'autre extrémité s'appelle rapport des pièces de B, lubrifiées avec la graisse. Puisque la roue à aubes est complètement symétrique, dans la théorie la pompe ne produit pas la force axiale, mais à la fabrication il est difficile de faire l'écoulement d'eau par la pompe des deux côtés et l'espace à l'anneau de joint est exactement identique, ainsi la pompe a la possibilité de force axiale, la force axiale et la force de vibration est soutenue par le roulement à billes radial de simple-rangée dans la cloison de rapport de B.
L'emballage joue le rôle du scellage pour empêcher l'air de pénétrer dans la pompe et un grand nombre de liquide de l'infiltration. Le joint d'étanchéité se compose emballer la chambre, la glande remplissante, l'anneau d'emballage, la douille de emballage et le matériel d'emballage synthétisés sur le corps de la pompe et la couverture de pompe. Un peu d'eau à haute pression à l'intérieur des écoulements de couverture de pompe dans la chambre de emballage par le tube externe de bouchon liquide (ou l'évier interne) et l'anneau d'emballage pour jouer le rôle du bouchon liquide.
Le degré d'étanchéité de emballage doit être approprié, pas trop serré et pas trop lâchement, le liquide peut être une baisse d'une baisse d'infiltration régnera, emballant trop serré, rapport facile de chauffer, alors que puissance, emballant la fuite trop lâche et liquide, sont de réduire l'efficacité de la pompe.
