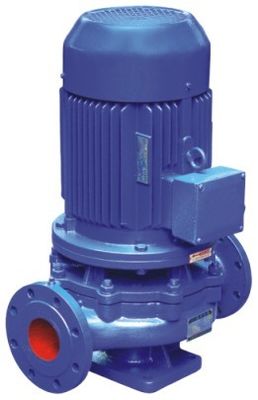

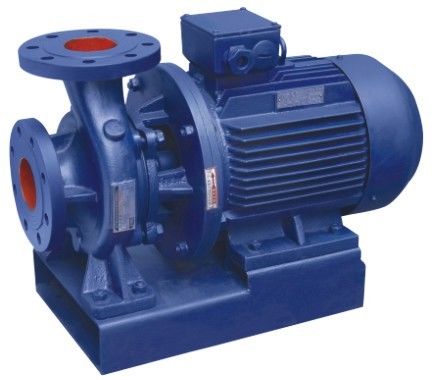

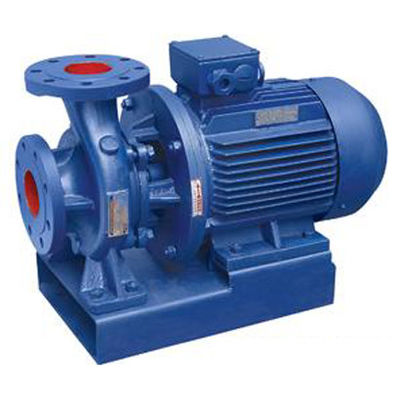

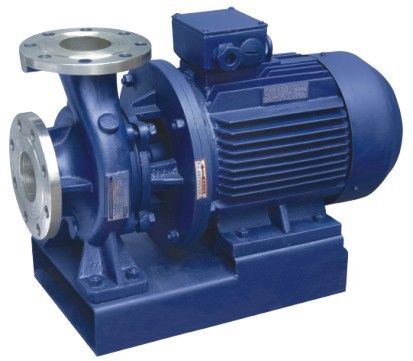

Pompe horizontale de roue à aubes de pompe centrifuge d'étape unique d'ISW
Lancement de produit
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

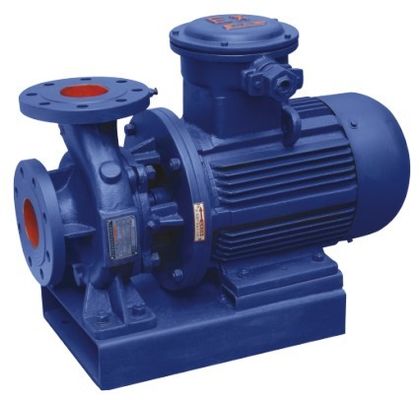

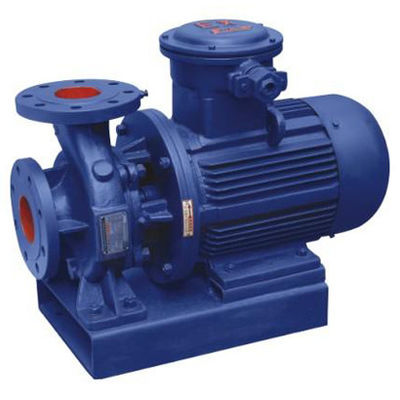

La pompe à huile anti-déflagrante de simple-aspiration en une seule étape horizontale de simple-aspiration d'ISWH utilisant le modèle hydraulique le plus avancé, selon EST combinaison unique de simple-aspiration de pompe centrifuge de paramètres d'optimisation du traitement en une seule étape et de pompe verticale de conception structurelle, et dans l'accord strict avec la conception iso2858 et la fabrication internationales, la sélection du dispositif de joint mécanique de carbure, avec le rendement élevé et l'économie d'énergie, représentation fiable, installation facile et ainsi de suite
Étendue des applications
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1.For la livraison de l'eau et propriétés physiques et chimiques semblables à d'autres liquides utilisés dans l'eau, pour l'approvisionnement et le drainage en eau industriel et urbain, le gratte-ciel à eau sous pression, l'irrigation de jardin, le propulseur du feu, le transport de fond, le cycle de réfrigération chaud et froid, la salle de bains et tous autres pressurisation de cycle d'eau froide et appui d'équipement, l'utilisation du ℃ du ≤ 80 de la température t.
2. très utilisé : les hôtels métallurgiques, chimiques, de textile, de papier et d'hôtel tels que l'eau chaude de chaudière ont pressurisé la circulation et le système de chauffage urbain, iswr dactylographient le ℃ du ≤ 120 de la température t d'utilisation.
3.It convient au pétrole, au produit chimique, à la métallurgie, au courant électrique, à la fabrication du papier, à la nourriture et à la fibre pharmaceutique et synthétique, et la température est le ℃ -20 | + ℃ 120 pour le transport des particules, du corrosif non-solide et de la viscosité semblables pour arroser.
4.For la livraison de l'essence, du kérosène, du diesel et de tout autre liquide de produit pétrolier ou inflammable, explosif, la température moyenne est -20 | ℃ +120.
caractéristique du produit
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1. Bon fonctionnement : la concentricité absolue de l'axe de pompe et de la roue à aubes de l'équilibre dynamique et statique, pour assurer le bon fonctionnement, aucune vibration.
2. Fuite d'égouttement : différents matériaux, joint de carbure, pour s'assurer qu'aucune fuite de la livraison différente de médias.
3. À faible bruit : deux incidences à faible bruit sous l'appui de la pompe, ne courant sans à-coup, en plus du bruit faible de moteur, fondamentalement aucun bruit.
4. Installation et entretien faciles, aucun besoin de démanteler le système de tuyau, tant que le retrait de l'écrou de siège de pompe peut extraire toutes les pièces de rotor.
5. Bas taux d'échec : la structure simple et raisonnable, la partie fondamentale de l'utilisation de l'appui parmi les meilleurs du monde de qualité, heures de travail sans problèmes de machine s'est considérablement améliorée.
6. Entretien facile : remplacement des joints, incidences, simple et commode.
7. Placez plus de provinces : des exportations peuvent être laissées, droite, vers le haut de trois directions, puis l'installation de disposition de canalisation, ménager de l'espace.
Modèle | Écoulement | Tête m |
efficacité % |
Vitesse r/min |
Puissance kilowatt |
NPSH m |
Kilogramme | |
---|---|---|---|---|---|---|---|---|
m3/h | l/s | |||||||
ISWB15-80 | 1,1 1,5 2,0 |
0,3 0,42 0,55 |
8,5 8 7 |
26 34 34 |
2900 | 0,18 | 2,3 | 17 |
ISWB20-110 | 1,8 2,5 3,3 |
0,50 0,69 0,91 |
16 15 13,5 |
25 34 35 |
2900 | 0,37 | 2,3 | 25 |
ISWB20-160 | 1,8 2,5 3,3 |
0,50 0,69 0,91 |
33 32 30 |
19 25 23 |
2900 | 0,75 | 2,3 | 29 |
ISWB25-110 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
16 15 13,5 |
34 42 41 |
2900 | 0,55 | 2,3 | 26 |
ISWB25-125 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
20,6 20 18 |
28 36 35 |
2900 | 0,75 | 2,3 | 28 |
ISWB25-125A | 2,5 3,6 4,6 |
0,69 1,0 1,28 |
17 16 14,4 |
35 35 35 |
2900 | 0,55 | 2,3 | 27 |
ISWB25-160 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
33 32 30 |
24 32 33 |
2900 | 1,5 | 2,3 | 39 |
ISWB25-160A | 2,6 3,7 4,9 |
0,12 1,03 1,36 |
29 28 26 |
31 31 31 |
2900 | 1,1 | 2,3 | 34 |
ISWB32-100I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
13,2 12,5 11,3 |
48 54 53 |
2900 | 0,75 | 2,0 | 32 |
ISWB32-125 | 3,5 5,0 6,5 |
0,97 1,39 1,8 |
22 20 18 |
40 44 42 |
2900 | 0,75 | 2,3 | 28 |
ISWB32-125A | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
17,6 16 14,4 |
43 43 43 |
2900 | 0,55 | 2,3 | 28 |
ISWB32-160 | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
33 32 30 |
34 40 42 |
2900 | 1,5 | 2,3 | 28 |
ISWB32-160I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
33,2 32 30,2 |
34 40 42 |
2900 | 2,2 | 2,0 | 47 |
ISWB32-200 | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2,0 | 47 |
ISWB32-200I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
50,5 50 48 |
26 33 35 |
2900 | 4 | 2,0 | 43 |
ISWB32-200IA | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
44,6 44 42,7 |
34 40 42 |
2900 | 2,2 | 2,0 | 74 |
ISWB40-100 | 4,4 6,3 8,3 |
1,22 1,75 2,31 |
13,2 12,5 11,3 |
48 54 53 |
2900 | 0,55 | 2,3 | 32 |
ISWB40-100A | 3,9 5,6 7,4 |
1,08 1,56 2,06 |
10,6 10 9 |
52 52 52 |
2900 | 0,37 | 2,3 | 32 |
ISWB40-125 | 4,4 6,3 8,3 |
1,22 1,75 2,31 |
21 20 18 |
41 46 43 |
2900 | 1,1 | 2,3 | 34 |
