APPLICATION
CDL/CDLF est un genre de produits multifonctionnels. Il peut être employé pour donner le divers milieu de l'eau du robinet au liquide industriel à la température différente et avec le débit et la pression différents. Le type de CDL s'applique à transporter le liquide non-corrosif, alors que CDLF convient au liquide légèrement corrosif.
Approvisionnement en eau : Filtre d'eau et transport dans Waterworks, amplification de la canalisation principale, amplifiant dans les gratte-ciel.
Amplification industrielle : Circuit de refroidissement d'écoulement de processus, système de nettoyage, système de lavage à haute pression, transport industriel de liquide de système de lutte contre l'incendie : Dispositif de refroidissement et de climatisation, approvisionnement en eau de chaudière et système de condensation, but machine-associé, acides et alcali
Traitement de l'eau : Système d'ultra-filtration, système d'osmose d'inversion, système de distillation, piscine, irrigation de séparateur : Irrigation de terres cultivables, irrigation par aspiration, irrigation par égouttement.
États d'opération
Liquide mince, propre, inflammable et inexplosif ne contenant aucun granule et fibre solides.
La température liquide :
Type normal de la température : - 15℃~+70℃,
Type d'eau chaude : +70℃~+120℃
Température ambiante : jusqu'à +40℃
Altitude : jusqu'à 1000m
Pompe

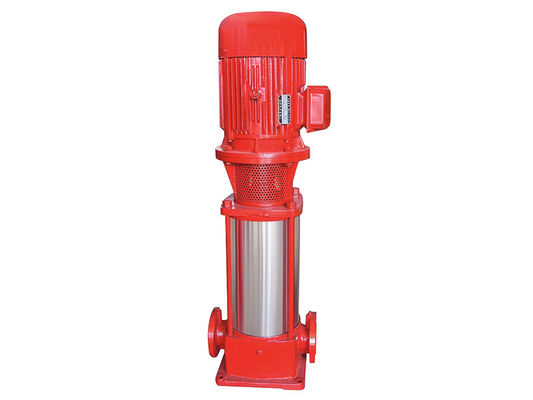

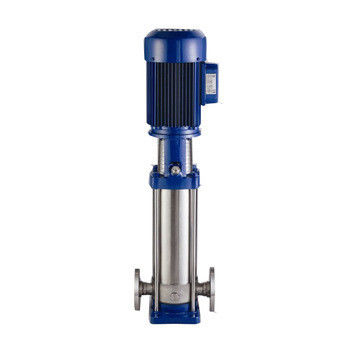

CDL/CDLF est un genre de non-individu vertical amorçant la pompe centrifuge à plusieurs étages, qui est conduite par un moteur électrique standard. L'axe de sortie de moteur se relie directement à l'axe de pompe par un accouplement. Les composants pression-résistants de passage de cylindre et d'écoulement sont fixés entre la tête de pompe et dans-et la section de débouché avec des boulons de tirant. L'admission et le débouché sont localisés au fond de pompe au même avion. Ce genre de pompe peut être équipé d'un protecteur intelligent pour l'empêcher effectivement du sec-fonctionnement, déclassé et de la surcharge.
Moteur électrique
moteur standed parpoteau Plein-inclus de jet d'air
Classe de protection : IP55
Classe d'isolation : F
Tension standard, 50HZ : 1x220-230/240V
3x200-220/346-380V
3x220-240/380-415V
3x380-415V
60HZ : 3×200-230/346-400V
3×220-255/380-440V
3×220-227/380-480V
|
|
| Modèle |
Puissance de moteur |
Écoulement |
Tête |
Vitesse |
| Kilowatt |
HP |
m3/h |
m |
T/MN |
| 1,1 CDL1 |
|
|
|
|
|
| CDL1-2 |
0,37 |
0,5 |
1 |
11,5 |
2900 |
| CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
| CDL1-4 |
0,37 |
0,5 |
1 |
22,5 |
2900 |
| CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
| CDL1-6 |
0,37 |
0,5 |
1 |
33,5 |
2900 |
| CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
| CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
| CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
| CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
| CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
| CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
| CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
| CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
| CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
| CDL1-17 |
1,1 |
1,5 |
1 |
95 |
2900 |
| CDL1-19 |
1,1 |
1,5 |
1 |
106 |
2900 |
| CDL1-21 |
1,1 |
1,5 |
1 |
117 |
2900 |
| CDL1-23 |
1,1 |
1,5 |
1 |
128 |
2900 |
| CDL1-25 |
1,5 |
2 |
1 |
139 |
2900 |
| CDL1-27 |
1,5 |
2 |
1 |
150 |
2900 |
| CDL1-30 |
1,5 |
2 |
1 |
166 |
2900 |
| CDL1-33 |
2,2 |
3 |
1 |
183 |
2900 |
| CDL1-36 |
2,2 |
3 |
1 |
200 |
2900 |
| 1,2 CDL2 |
|
|
|
|
|
| CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
| CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
| CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
| CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
| CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
| CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
| CDL2-9 |
1,1 |
1,5 |
2 |
67 |
2900 |
| CDL2-11 |
1,1 |
1,5 |
2 |
82 |
2900 |
| CDL2-13 |
1,5 |
2 |
2 |
98 |
2900 |
| CDL2-15 |
1,5 |
2 |
2 |
112 |
2900 |
| CDL2-16 |
1,5 |
2 |
2 |
120 |
2900 |
| CDL2-17 |
2,2 |
3 |
2 |
128 |
2900 |
| CDL2-18 |
2,2 |
3 |
2 |
136 |
2900 |
| CDL2-19 |
2,2 |
3 |
2 |
145 |
2900 |
| CDL2-20 |
2,2 |
3 |
2 |
155 |
2900 |
| CDL2-22 |
2,2 |
3 |
2 |
165 |
2900 |
| CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
| CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
| CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
| 1,3 CDL3 |
|
|
|
|
|
| CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
| CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
| CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
| CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
| CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
| CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
| CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
| CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
| CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
| CDL3-11 |
1,1 |
1,5 |
3 |
51 |
2900 |
| CDL3-12 |
1,1 |
1,5 |
3 |
55 |
2900 |
| CDL3-13 |
1,1 |
1,5 |
3 |
60 |
2900 |
| CDL3-15 |
1,1 |
1,5 |
3 |
69 |
2900 |
| CDL3-17 |
1,5 |
2 |
3 |
79 |
2900 |
| CDL3-19 |
1,5 |
2 |
3 |
88 |
2900 |
| CDL3-21 |
2,2 |
3 |
3 |
98 |
2900 |
| CDL3-23 |
2,2 |
3 |
3 |
107 |
2900 |
| CDL3-25 |
2,2 |
3 |
3 |
116 |
2900 |
| CDL3-27 |
2,2 |
3 |
3 |
124 |
2900 |
| CDL3-29 |
2,2 |
3 |
3 |
133 |
2900 |
| CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
| CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
| CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
| 1,4 CDL4 |
|
|
|
|
|
| CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
| CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
| CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
| CDL4-5 |
1,1 |
1,5 |
4 |
40 |
2900 |
| CDL4-6 |
1,1 |
1,5 |
4 |
48 |
2900 |
| CDL4-7 |
1,5 |
2 |
4 |
56 |
2900 |
| CDL4-8 |
1,5 |
2 |
4 |
64 |
2900 |
| CDL4-10 |
2,2 |
3 |
4 |
81 |
2900 |
| CDL4-12 |
2,2 |
3 |
4 |
95 |
2900 |
| CDL4-13 |
2,2 |
3 |
4 |
100 |
2900 |
| CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
| CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
| CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
| CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
| CDL4-18 |
4 |
5,5 |
4 |
148 |
2900 |
| CDL4-19 |
4 |
5,5 |
4 |
153 |
2900 |
| CDL4-20 |
4 |
5,5 |
4 |
162 |
2900 |
| CDL4-21 |
4 |
5,5 |
4 |
169 |
2900 |
| CDL4-22 |
4 |
5,5 |
4 |
178 |
2900 |
| 1,5 CDL8 |
|
|
|
|
|
| CDL8-2 |
0,75 |
1 |
8 |
18 |
2900 |
| CDL8-3 |
1,1 |
1,5 |
8 |
27 |
2900 |
| CDL8-4 |
1,5 |
2 |
8 |
36 |
2900 |
| CDL8-5 |
2,2 |
3 |
8 |
45 |
2900 |
| CDL8-6 |
2,2 |
3 |
8 |
54 |
2900 |
| CDL8-7 |
3 |
4 |
8 |
65 |
2900 |
| CDL8-8 |
3 |
4 |
8 |
73 |
2900 |
| CDL8-9 |
3 |
4 |
8 |
82 |
2900 |
| CDL8-10 |
4 |
5,5 |
8 |
92 |
2900 |
| CDL8-11 |
4 |
5,5 |
8 |
102 |
2900 |
| CDL8-12 |
4 |
5,5 |
8 |
111 |
2900 |
| CDL8-13 |
5,5 |
7,5 |
8 |
121 |
2900 |
| CDL8-14 |
5,5 |
7,5 |
8 |
130 |
2900 |
| CDL8-15 |
5,5 |
7,5 |
8 |
139 |
2900 |
| CDL8-16 |
5,5 |
7,5 |
8 |
148 |
2900 |
| CDL8-17 |
7,5 |
10 |
8 |
158 |
2900 |
| CDL8-18 |
7,5 |
10 |
8 |
167 |
2900 |
| CDL8-19 |
7,5 |
10 |
8 |
177 |
2900 |
| CDL8-20 |
7,5 |
10 |
8 |
186 |
2900 |
| 1,6 CDL12 |
|
|
|
|
|
| CDL12-2 |
1,5 |
2 |
12 |
20 |
2900 |
| CDL12-3 |
2,2 |
3 |
12 |
30 |
2900 |
| CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
| CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
| CDL12-6 |
4 |
5,5 |
12 |
60 |
2900 |
| CDL12-7 |
5,5 |
7,5 |
12 |
70 |
2900 |
| CDL12-8 |
5,5 |
7,5 |
12 |
80 |
2900 |
| CDL12-9 |
5,5 |
7,5 |
12 |
91 |
2900 |
| CDL12-10 |
7,5 |
10 |
12 |
101 |
2900 |
| CDL12-12 |
7,5 |
10 |
12 |
121 |
2900 |
| CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
| CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
| CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
| 1,7 CDL16 |
|
|
|
|
|
| CDL16-2 |
2,2 |
3 |
16 |
22 |
2900 |
| CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
| CDL16-4 |
4 |
5,5 |
16 |
46 |
2900 |
| CDL16-5 |
5,5 |
7,5 |
16 |
58 |
2900 |
| CDL16-6 |
5,5 |
7,5 |
16 |
70 |
2900 |
| CDL16-7 |
7,5 |
10 |
16 |
82 |
2900 |
| CDL16-8 |
7,5 |
10 |
16 |
94 |
2900 |
| CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
| CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
| CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
| CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
| CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
| CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
| CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
| CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
| 1,8 CDL20 |
|
|
|
|
|
| CDL20-1 |
1,1 |
1,5 |
20 |
10 |
2900 |
| CDL20-2 |
2,2 |
3 |
20 |
23 |
2900 |
| CDL20-3 |
4 |
5,5 |
20 |
35 |
2900 |
| CDL20-4 |
5,5 |
7,5 |
20 |
47 |
2900 |
| CDL20-5 |
5,5 |
7,5 |
20 |
58 |
2900 |
| CDL20-6 |
7,5 |
10 |
20 |
70 |
2900 |
| CDL20-7 |
7,5 |
10 |
20 |
82 |
2900 |
| CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
| CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
| CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
| CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
| CDL20-17 |
18,5 |
25 |
20 |
202 |
2900 |
|
