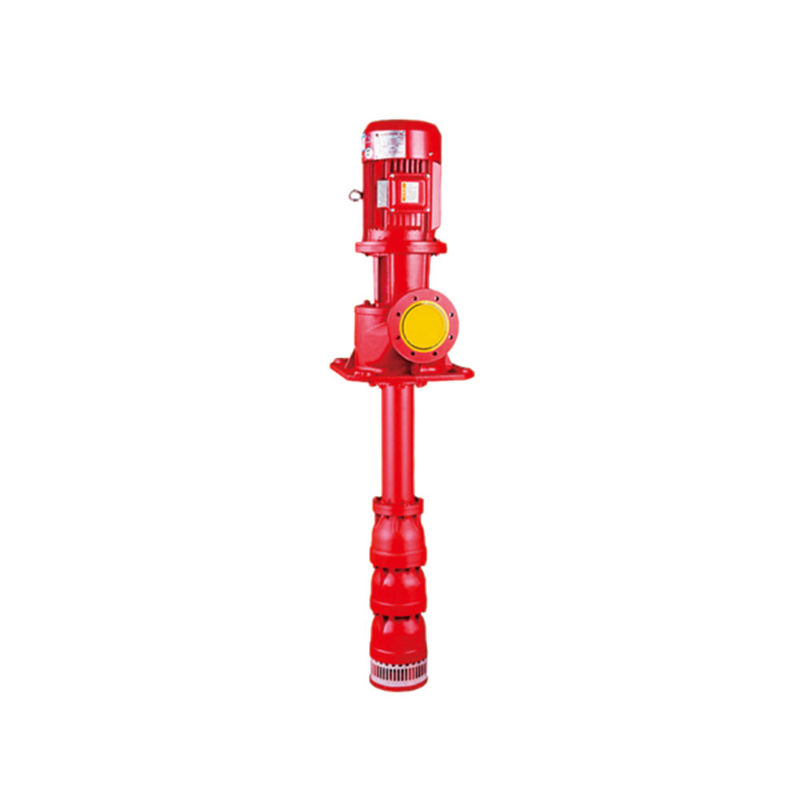

Longue pompe à incendie verticale de turbine d'axe de pompe à incendie d'axe de 1460RPM 980RPM

Longue pompe à eau performante de puits 2940/1460/980r/min pour la lutte anti-incendie industrielle

Brève introduction

La pompe à incendie bonne profonde de long axe est une pompe verticale composée de coquille centrifuge ou mélangée simple ou multiple d'instigateur et de guide d'écoulement, de conduite d'eau, d'axe de transmission, de base de pompe, de moteur et d'autres composants. La base et le moteur de pompe sont placés à la partie supérieure de la tête de puits (ou de la piscine). La puissance du moteur est transmise à l'axe de lame par l'arbre d'entraînement concentrique avec le tuyau de levage, qui conduit la roue à aubes pour produire de l'écoulement et de l'ascenseur.

La pompe de puits profonde d'axe long est un équipement très utilisé de pompage et de drainage, qui convient à la centrale, à l'usine sidérurgique, au mien, à l'industrie chimique, à la lutte anti-incendie, à la plante aquatique, à l'irrigation agricole et à d'autres industries.

Gamme de performances (par le point de conception)

Écoulement Q : 20-200m3/h

Ascenseur h : 30-165

Puissance n : 4-110kw

Vitesse n : 2940, 1460, 980 r/min

Le milieu de pompage remplira les conditions suivantes :

La température ne dépassera pas le ℃ 40, le contenu solide (en poids) ne sera pas plus grande que 0,01%, valeur du pH du taux d'acide-base sera 6.5-8.5, le contenu de sulfure d'hydrogène ne sera pas plus grand que 1.5mg/l, et aucune huile ne sera contenue. Veuillez nous contacter si vous dépassez les objectifs ci-dessus de médias. Nous avons un ensemble complet de solutions.

Introduction de structure :

La pompe à incendie bonne profonde de long axe se compose de trois parts : organe mobile, pièce de levage de tuyau et cloison de puits.

2.1. Organe mobile

La présente partie se compose d'organes mobiles et de pièces de filtre d'eau. Les organes mobiles se composent de coquille de guide, de roue à aubes, de douille conique, d'incidence de coquille et d'axe de roue à aubes. La roue à aubes est de structure fermée. Les coquilles sont reliées par des boulons. La coquille et la roue à aubes de guide peuvent être équipées de l'anneau d'usage.

tuyau 2,2 de levage

La présente partie se compose de tuyau, d'axe de transmission, d'accouplement et de composants de levage de soutien. Le tuyau de levage est relié par le filetage de bride ou de tuyauterie. Le matériel de l'axe de transmission est 45 # l'acier inoxydable en acier ou. Si la pièce de rapport de l'axe de transmission est portée, si c'est un tuyau de levage fileté, la position d'installation des deux tuyaux de levage courts peut être changée, et ils peuvent être employés encore. Si le tuyau de levage est relié par la bride, il peut être employé encore en changeant en haut et en bas la direction de l'axe de transmission. Un anneau de fermeture spécial est équipé au joint entre le siège de pompe et le tuyau de levage supérieur de la pompe de puits profonde de connexion de fil pour empêcher le tuyau de levage de tomber.

2.3. Au-dessus de la partie bonne

La présente partie se compose de pièces de siège de pompe, de moteur spécial pour la pompe de puits profonde (moteur vertical ordinaire particulièrement conçu pour la pompe de puits profonde quand elle dépasse 400KW), d'axe de moteur, d'accouplement et d'autres pièces. Boîte de contrôle facultative de distribution, tuyau de débouché, soupape d'admission et d'échappement, indicateur de pression, clapet anti-retour, soupape à vanne et joint de dilatation d'acier inoxydable en caoutchouc ou.
