Nom:Pompes à eau centrifuge verticales de l'industrie ISG
Données principales: ((2900 tours par minute)
Capacité (débit): 6,5 ~ 240 m3/h
Tête: 16 à 125 m
Données principales: ((1450RPM)
Capacité (débit): 3,25 ~ 400 m3/h
Tête: 4 à 125 m
Vitesse maximale:3500 tours par minute
Température de fonctionnement maximale: 80 °C
Pression maximale:1.6 Mpa
Moyen: eau propre ou liquide similaire à l'eau propre sans solide
Je ne veux pas. | Modèle | Le pouvoir (KW) |
Débit (m3/h) |
la tête (m) |
Vitesse (r/min) |
1 | 25 à 125 | 0.75 | 4 | 20 | 2900 |
2 | 25 à 125A | 0.75 | 3.6 | 16 | 2900 |
3 | 25 à 160 | 1.5 | 4 | 32 | 2900 |
4 | 25 à 160A | 1.1 | 3.7 | 28 | 2900 |
5 | 32 à 125 | 0.75 | 4.5 | 20 | 2900 |
6 | 32 à 125A | 0.75 | 4 | 16 | 2900 |
7 | 32 à 160 | 1.5 | 4.5 | 32 | 2900 |
8 | 32 à 160A | 1.1 | 4 | 25 | 2900 |
9 | 32 à 200 | 3 | 4.5 | 50 | 2900 |
10 | 32 à 200A | 3 | 4 | 44 | 2900 |
11 | 40 à 100 | 0.75 | 6.3 | 12.5 | 2900 |
12 | 40 à 125 | 1.1 | 6.3 | 20 | 2900 |
13 | 40 à 125A | 0.75 | 5.6 | 16 | 2900 |
14 | 40 à 160 | 2.2 | 6.3 | 32 | 2900 |
15 | 40 à 160A | 1.5 | 5.9 | 28 | 2900 |
16 | 40 à 160B | 1.1 | 5.5 | 24 | 2900 |
17 | 40 à 200 | 4 | 6.3 | 50 | 2900 |
18 | 40 à 200 A | 3 | 5.9 | 44 | 2900 |
19 | 40 à 200B | 2.2 | 5.5 | 38 | 2900 |
20 | 40 à 250 | 7.5 | 6.3 | 80 | 2900 |
21 | 40 à 250A | 5.5 | 5.9 | 70 | 2900 |
22 | 40 à 250 B | 74 | 5.5 | 60 | 2900 |
23 | 40 à 100 ((I) | 1.1 | 12.5 | 12.5 | 2900 |
24 | 40 à 100 ((I) A | 0.75 | 11 | 10 | 2900 |
25 | 40-125 (I) | 1.5 | 12.5 | 20 | 2900 |
26 | 40-125 (I) A | 1.1 | 11 | 16 | 2900 |
27 | 40 à 160 (I) | 3 | 12.5 | 32 | 2900 |
28 | 40-160 (I) A | 2.2 | 11.7 | 28 | 2900 |
29 | 40-160 (I) B | 1.5 | 10.5 | 22 | 2900 |
30 | 40-200 ((I) | 5.5 | 12.5 | 50 | 2900 |
31 | 40-200 ((I) A | 4 | 11.7 | 44 | 2900 |
32 | 40-200 ((I) B | 3 | 10.5 | 36 | 2900 |
33 | 40 à 250 ((I) | 11 | 12.5 | 80 | 2900 |
34 | 40 à 250 ((I) A | 7.5 | 11.7 | 70 | 2900 |
35 | 40 à 250 ((I) B | 7.5 | 10.8 | 60 | 2900 |
36 | 50 à 100 | 1.1 | 12.5 | 12.5 | 2900 |
37 | 50 à 100 A | 0.75 | 11 | 10 | 2900 |
38 | 50 à 125 | 1.5 | 12.5 | 20 | 2900 |
Utilisation
1Le système de dégagement.
2Toutes les séries de produits d'usinage alimentaire et de médicaments
3- Système de protection de l'environnement.
4- traitement des eaux usées pour la fabrication du papier, la métallurgie, la galvanisation, la fusion, la teinture.
5- Système d'électroplate et de teinture.
6Traitement industriel et chimique des puits

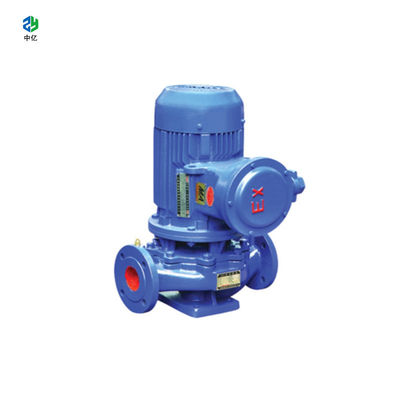

7- moteur anti-explosion pour huile, alcool et autres liquides explosifs
Résumé
Les pompes de type IS sont une sorte de pompe centrifugeuse à aspiration axiale à un seul étage et à aspiration
Il est utilisé pour pomper de l'eau claire et des liquides physiques ou chimiques similaires à l'eau claire inférieure à 85 °C et est largement appliqué dans les industries, l'approvisionnement en eau urbaine et le drainage,et aussi à l'irrigation agricole et des vergers.
La pompe IS a une structure simple, des performances fiables, un petit corps, un poids léger, une efficacité élevée, un faible bruit, des vibrations minuscules, un faible NPSH et une maintenance facile.
Les types de pompes IS sont de 29 types principaux et de 151 tailles, mais seulement 4 arbres et 4 cadres de montage sont utilisés.
Description du type:
Le produit doit être présenté sur le marché.
Pompes à eau propre centrifugees à aspiration simple à un seul stade
50 mm de diamètre de l'entrée
32 le diamètre de sortie ((mm)
125-nom de la roue ((mm)
A-A, B, C se réfèrent respectivement à la première, à la deuxième et à la troisième garniture après la roue.
