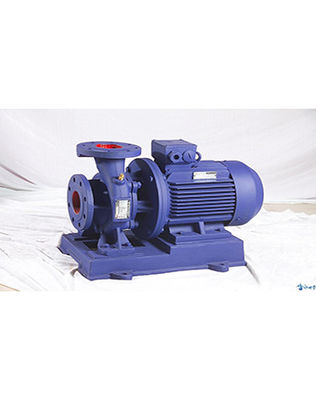

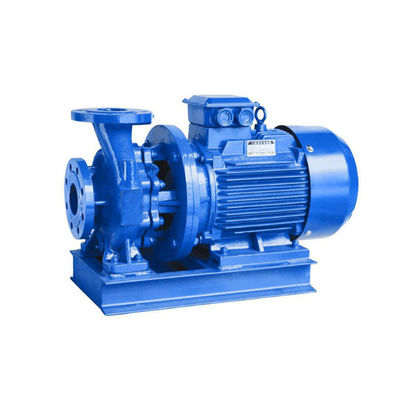

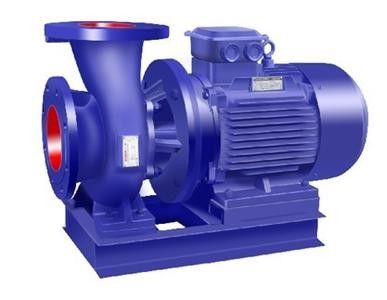

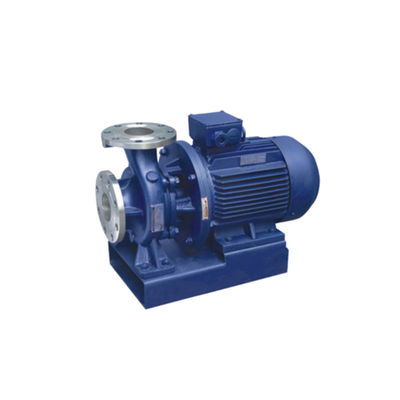

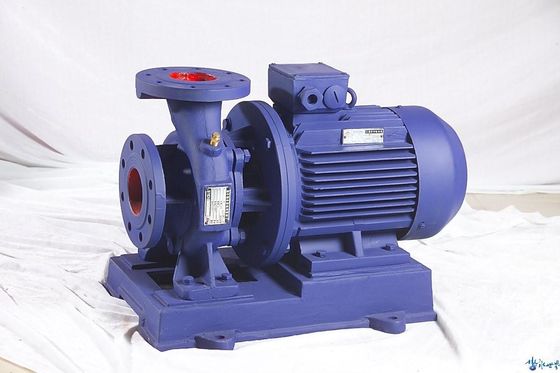

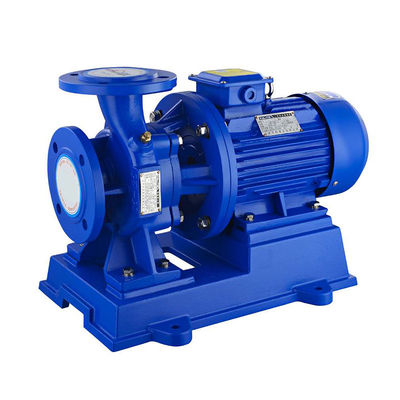

Pompes à aspiration à extrémité horizontale ISW, pompe à moteur monobloc à tuyauterie à un seul étage
Introduction:
1La pompe à aspiration à extrémité horizontale ISW est une pompe à moteur monobloc à tuyauterie à un seul étage conçue par Ronda.
2.Le moteur est équipé de roulements à faible bruit, les rouleaux présentent le meilleur équilibre dynamique et statique,Aucune vibration au cours du fonctionnement et l'environnement est ainsi amélioré.
3L'axe est scellé mécaniquement avec un matériau portable en alliage de carbure, réglant la fuite grave de l'étanchéité de remplissage d'une pompe centrifuge,prolonger la durée et veiller à ce que le lieu d'exploitation soit propre et bien rangé.
4. Largement utilisé dans les secteurs industriels et urbains, l'approvisionnement en eau et le drainage, les immeubles de grande hauteur, l'approvisionnement en eau de rappel, l'irrigation des jardins, le renforcement des systèmes de lutte contre les incendies, l'approvisionnement en eau à distance, les systèmes de chauffage,booster circulaire d'eau froide et chaude dans les salles de bains ainsi que dans les compétitions d'équipements.
5La pompe, selon les conditions de fonctionnement du chantier, peut être verticale, horizontale, etc. et aussi selon les exigences de débit et de course,montés en parallèle et/ou en série pour augmenter le débit et la course nécessaires.
6La portée du débit est de 1,1-2400 m.3/h et la plage de course 8-160m et il y a type de base, type de dérivation, type de coupe A B C etc. Et selon le débit différent et la température, pompe à eau chaude IRG/IRGB/ISWR,Pompes chimiques IHG/IHGB/ISWH et pompes à huile YG/YGB/ISWB, etc.Des produits de série du même type et ayant les mêmes caractéristiques ont été conçus et fabriqués.
Détails du produit:
| Principe de fonctionnement: | Centrifugeuse |
| Principales applications: | L'eau (pétrole, produits chimiques, contactez-nous) |
| Le conducteur: | Moteur électrique |
| Spécifications de puissance: | Pour les appareils de traitement des gaz, le système d'aération doit être équipé d'un système d'aération de type "A", qui permet d'assurer la sécurité des véhicules. |
| Température maximale admissible du fluide: | 100°C (212°C)°F) |
| Type de connexion: | Les pièces de rechange |
| Le boîtier: | Chasse à l'étain |
| Pour les véhicules à moteur: | D'acier, en acier inoxydable |
| Type d'étanchéité du puits: | Sceaux mécaniques |
| Capacité maximale de conduite: | Pour les véhicules à moteur électrique |
| Le calibre maximal: | 500 mm ((20 pouces) |
| Pression maximale du côté de la décharge: | 1.6MPa ((16bar) |
| Tête maximale: | 160 m (environ 524,8 pieds) |
| Plage de débit: | 1.1-2400m3/h ((4.8-10560US.GPM) |
| Type de pompe: | Type d'eau, type d'eau chaude, type d'huile, type chimique |
Données de performance:
| Modèle | Capacité | La tête | Le pouvoir | Vitesse | Je suis eff. | (NPSH) r | Le poids | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (en %) | (m) | (kg) | |
| 15 à 80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 à 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 à 125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20 à 160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 à 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25 à 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25 à 125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25 à 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25 à 160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32 à 100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32 à 125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32 à 125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32 à 160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32 à 160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32 à 200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32 à 200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| - Je ne sais pas. | ||||||||
| 400 à 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400 à 315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400 à 450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400 à 450 A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400 à 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400 à 500 A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400 à 500 B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 à 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500 à 315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
Le tableau de paramètres ci-dessus n'est qu'une partie du tout. Pour plus de détails, veuillez nous contacter directement.
