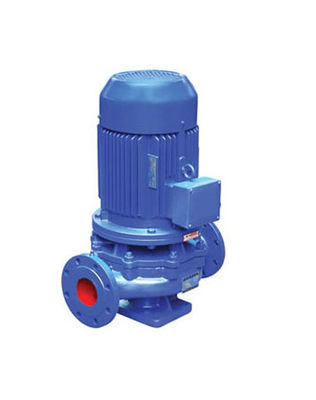

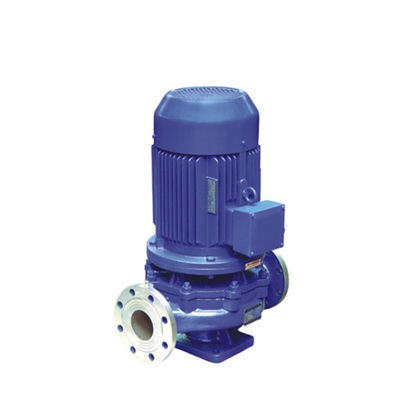

Pompes centrifuges à aspiration verticale à basse vitesse à un seul étage
Introduction au projet
ISG pompe centrifugeuse verticale à aspiration unique est notre personnel technique des Nations Unies experts de pompes domestiques choisissent le modèle hydraulique excellent domestique,l'utilisation de paramètres de performance de la pompe centrifuge de type IS, dans la pompe verticale générale sur la base d'une combinaison intelligente de conception, selon l'utilisation de la température, le milieu et d'autres différents dans le type lSG dérivé de l'application de l'eau chaude,température élevéeLa série de produits à haut rendement, faible bruit, performances fiables, etc.
Caractéristiques
*La pompe est une structure verticale, le calibre d'importation et d'exportation le même, et situé dans la même ligne centrale, peut être installé comme une vanne dans le pipeline, l'apparence de compact et beau,faible empreinte, de faible construction, par exemple avec un couvercle protecteur peut être placé à l'extérieur.
*La roue est montée directement sur l'arbre étendu du moteur, la dimension axiale est courte, la structure est compacte, la pompe et le roulement du moteur sont disposés de manière raisonnable,peut équilibrer efficacement la charge radiale et axiale causée par le fonctionnement de la pompe, assurant ainsi le bon fonctionnement de la pompe et une faible vibration.
*Le joint d'arbre avec joint mécanique ou le joint mécanique combiné, l'utilisation d'un anneau d'étanchéité en titane importé, un joint mécanique à haute température de taille moyenne et l'utilisation d'un matériau en carbure,joint résistant à l'usure, peut effectivement prolonger la durée de vie des joints mécaniques.
*Installation et maintenance faciles, pas besoin de démonter le système de tuyauterie, tant que le retrait de l'écrou du siège de la pompe peut extraire toutes les pièces du rotor.
*Selon les exigences de l'utilisation du débit et de la tête de la nécessité d'utiliser la chaîne de pompe, fonctionnement parallèle.
*L'installation verticale et horizontale de la pompe peut être effectuée selon la disposition des tuyaux.
| Je ne veux pas. | modèle | débit ((m3/h) | le chef | puissance (kw) | la vitesse (rpm) |
| 218 | 50 à 160 | 6.3 | 8 | 0.75 | 1450 |
| 219 | 50 à 200 | 6.3 | 12.5 | 0.75 | 1450 |
| 220 | 50 à 200 A | 5.5 | 9.5 | 0.75 | 1450 |
| 221 | 50 à 250 | 6.3 | 20 | 1.5 | 1450 |
| 222 | 50 à 250A | 5.6 | 16 | 1.1 | 1450 |
| 223 | 50-125 (I) | 12.5 | 5 | 0.75 | 1450 |
| 224 | 50 à 160 (I) | 12.5 | 8 | 0.75 | 1450 |
| 225 | 50-160 (I) A | 10.8 | 6 | 0.75 | 1450 |
| 226 | 50-200 ((I) | 12.5 | 12.5 | 1.1 | 1450 |
| 227 | 50-200 ((I) A | 11.3 | 10.1 | 0.75 | 1450 |
| 228 | 50 à 250 ((I) | 12.5 | 20 | 2.2 | 1450 |
| 229 | 50 à 250 ((I) A | 11.7 | 17.6 | 1.5 | 1450 |
| 230 | 50 à 250 ((I) B | 10.2 | 13.4 | 1.1 | 1450 |
| 231 | 50-315 (I) | 12.5 | 32 | 4 | 1450 |
| 232 | 50-315 ((I) A) | 11.7 | 28 | 3 | 1450 |
| 233 | 50-315 (I) B | 10.2 | 21 | 3 | 1450 |
| 234 | 65 à 125 | 12.5 | 5 | 0.75 | 1450 |
| 235 | 65 à 160 | 12.5 | 8 | 0.75 | 1450 |
| 236 | Pour les appareils à moteur: | 10.8 | 6 | 0.75 | 1450 |
| 237 | 65 à 200 | 12.5 | 12.5 | 1.1 | 1450 |
| 238 | 65 à 200 A | 11.3 | 10.1 | 0.75 | 1450 |
| 239 | 65 à 250 | 12.5 | 20 | 2.2 | 1450 |
| 240 | Pour les véhicules à moteur | 11.7 | 17.6 | 1.5 | 1450 |
| 241 | 65 à 250 B | 10.2 | 13.4 | 1.1 | 1450 |
| 242 | 65 à 315 | 12.5 | 32 | 4 | 1450 |
| 243 | Pour les appareils électroniques | 11.7 | 28 | 3 | 1450 |
| 244 | 65 à 315B | 10.1 | 21 | 3 | 1450 |
| 245 | 65 à 125 (I) | 25 | 5 | 0.75 | 1450 |
| 246 | 65 à 160 (I) | 25 | 8 | 1.1 | 1450 |
| 247 | 65-160 (I) A | 21.6 | 6 | 0.75 | 1450 |
| 248 | 65-200 ((I) | 25 | 12.5 | 2.2 | 1450 |
| 249 | 65-200 ((I) A | 23.3 | 10.9 | 1.5 | 1450 |
| 250 | 65 à 250 (I) | 25 | 20 | 3 | 1450 |
| 251 | 65 à 250 ((I) A | 22.2 | 15.8 | 2.2 | 1450 |
| 252 | 65 à 250 ((I) B | 19.8 | 12.6 | 1.5 | 1450 |
| 253 | 65-315 (I) | 25 | 32 | 5.5 | 1450 |
| 254 | 65-315 (I) A | 23 | 27.9 | 4 | 1450 |
| 255 | 65-315 (I) B | 20.2 | 21 | 3 | 1450 |
| 256 | 80 à 125 | 25 | 5 | 0.75 | 1450 |
| 257 | 80 à 160 | 25 | 8 | 1.1 | 1450 |
| 258 | 80 à 160A | 21.6 | 6 | 0.75 | 1450 |
| 259 | 80 à 200 | 25 | 12.5 | 2.2 | 1450 |
| 260 | 80 à 200 A | 23.3 | 10.9 | 1.5 | 1450 |
| 261 | 80 à 250 | 25 | 20 | 3 | 1450 |
| 262 | 80 à 250A | 22.2 | 15.8 | 2.2 | 1450 |
| 263 | 80 à 250 B | 19.8 | 12.6 | 1.5 | 1450 |
| 264 | 80 à 315 | 25 | 32 | 5.5 | 1450 |
| 265 | 80 à 315A | 23 | 27.9 | 4 | 1450 |
| 266 | 80 à 315B | 20.2 | 21 | 3 | 1450 |
| 267 | 80-125 (I) | 50 | 5 | 1.1 | 1450 |
| 268 | 80 à 160 (I) | 50 | 8 | 2.2 | 1450 |
| 269 | 80-160 (I) A | 44.5 | 6.3 | 1.5 | 1450 |
| 270 | 80-160 (I) B | 44.5 | 6.3 | 1.5 | 1450 |
| 271 | 80-200 ((I) | 50 | 12.5 | 3 | 1450 |
| 272 | 80-200 ((I) A | 44.6 | 9.9 | 2.2 | 1450 |
| 273 | 80 à 250 ((I) | 50 | 20 | 5.5 | 1450 |
| 274 | 80 à 250 ((I) A | 46.7 | 17.4 | 4 | 1450 |
| 275 | 80 à 250 ((I) B | 40.4 | 13.1 | 3 | 1450 |
| 276 | 80-315 (I) | 50 | 32 | 11 | 1450 |
| 277 | 80-315 (I) A | 46.7 | 27.9 | 7.5 | 1450 |
| 278 | 80-315 (I) B | 40.5 | 21 | 5.5 | 1450 |
| 279 | 100 à 125 | 50 | 5 | 1.1 | 1450 |
| 280 | 100 à 160 | 50 | 8 | 2.2 | 1450 |
| 281 | 100 à 160A | 44.5 | 6.3 | 1.5 | 1450 |
| 282 | 100 à 200 | 50 | 12.5 | 3 | 1450 |
| 283 | 100 à 200 A | 44.6 | 9.9 | 2.2 | 1450 |
| 284 | 100 à 250 | 50 | 20 | 5.5 | 1450 |
| 285 | 100 à 250 A | 46.7 | 17.6 | 4 | 1450 |
| 286 | 100 à 250 B | 40.4 | 13.1 | 3 | 1450 |
| 287 | 100 à 315 | 50 | 32 | 11 | 1450 |
| 288 | 100 à 315A | 46.7 | 27.9 | 7.5 | 1450 |
